安兔兔V11跑分突破522万，小米玄戒O3正式亮相，作为国产自主设计的AI旗舰SoC，3nm工艺带来了全方位的规格升级，不少指标直接对标当前移动端第一梯队。

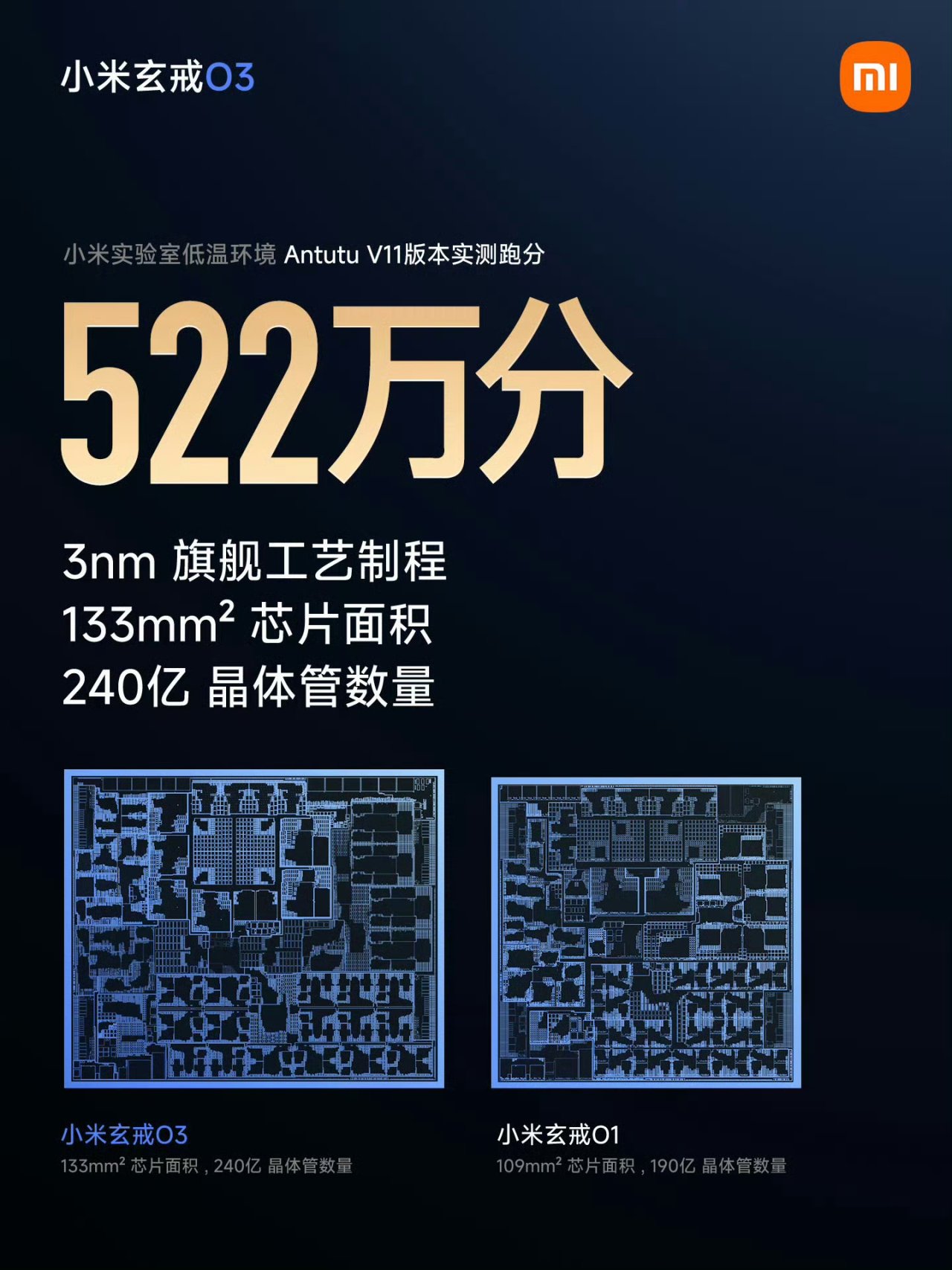

这次玄戒O3采用3nm旗舰工艺制程，芯片面积来到133mm²，集成240亿晶体管，对比前代玄戒O1的109mm²、190亿晶体管，硬件规模有明显扩张。在小米实验室低温环境下，安兔兔V11版本实测跑分达到522万分，成为公开资料里首款跨过500万大关的移动SoC。当然要注意，该成绩为实验室特定环境测试，实际手机终端受散热、功耗墙限制，跑分表现会存在差距。

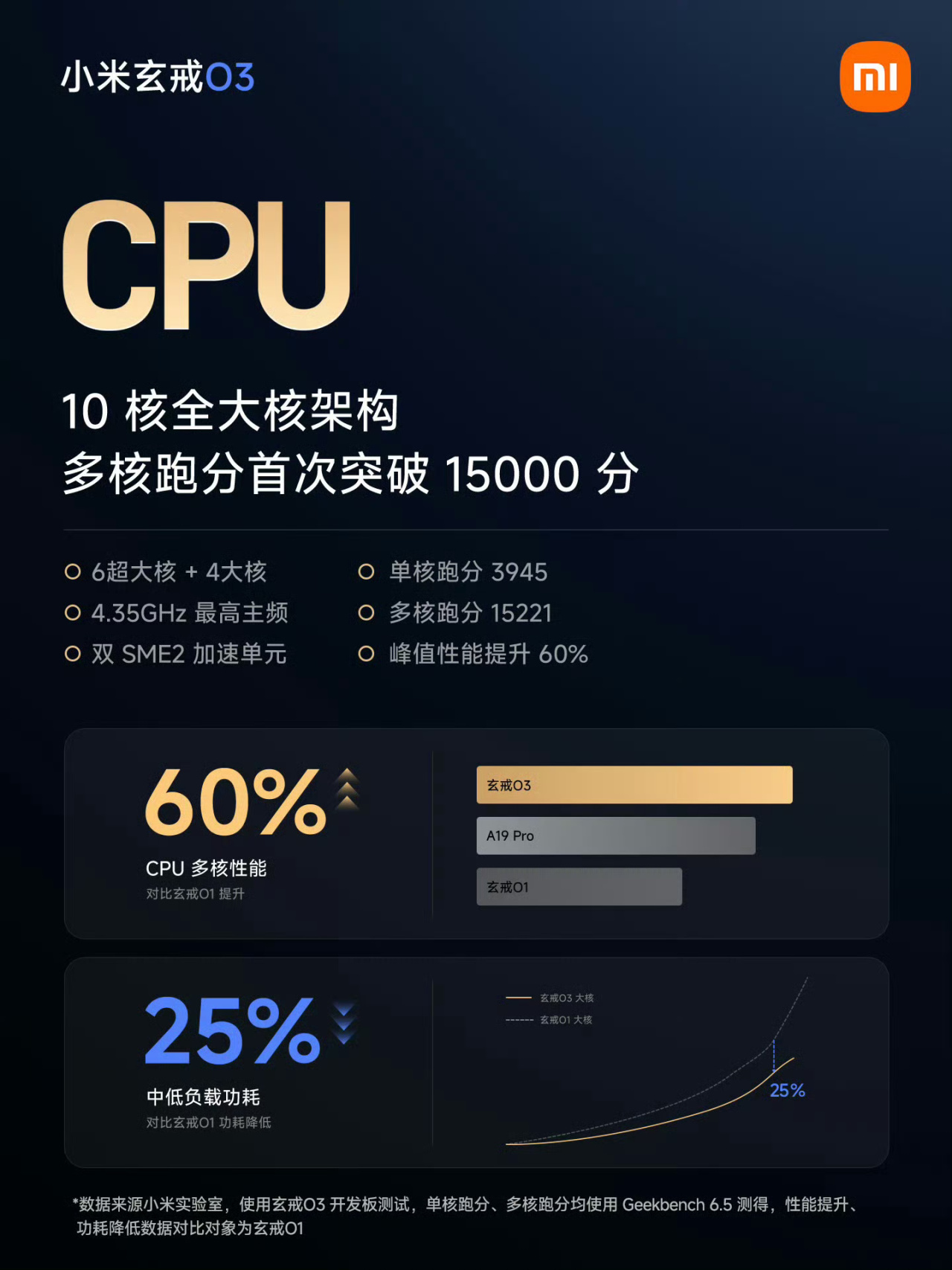

CPU部分玄戒O3用上了10核全大核架构，6颗超大核+4颗大核组合，最高主频4.35GHz，搭载双SME2加速单元。Geekbench6.5实测单核3945，多核15221。对比玄戒O1，多核峰值性能提升60%，同时中低负载场景功耗直接下降25%。全大核的设计思路很激进，不再配备小核，优势在于重负载性能释放，代价则是对功耗控制、散热提出很高的要求。

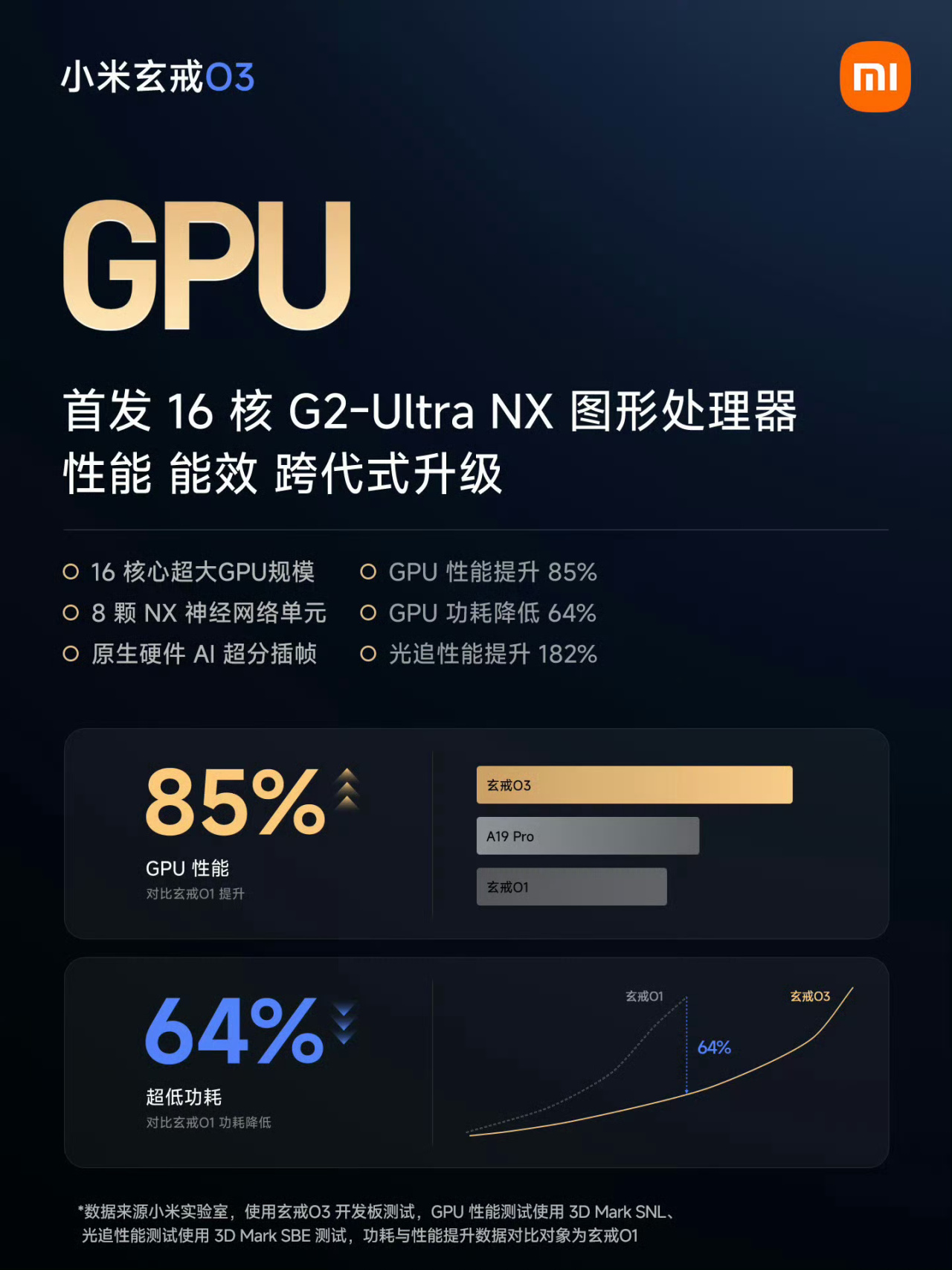

GPU是本次升级的重头戏，首发16核G2‑Ultra NX图形处理器，内置8颗NX神经网络单元，原生支持硬件AI超分插帧。相对玄戒O1，GPU性能提升85%，功耗降低64%，光追性能暴涨182%。测试基于3DMark SNL、SBE，游戏、光追渲染的理论纸面提升幅度相当可观，实际游戏帧率、功耗表现依旧要看终端整机调校。
NPU为原生面向大模型设计的4核低功耗架构，采用SIMT单指令多线程、霍夫曼无损压缩技术。A8W4精度下张量算力200TOPS，向量算力3.13TFLOPS，端侧AI解码性能相比传统旗舰处理器提升45%，同时配套定制端侧MiMo 5值大模型，能够在本地设备运行更大参数的AI任务。

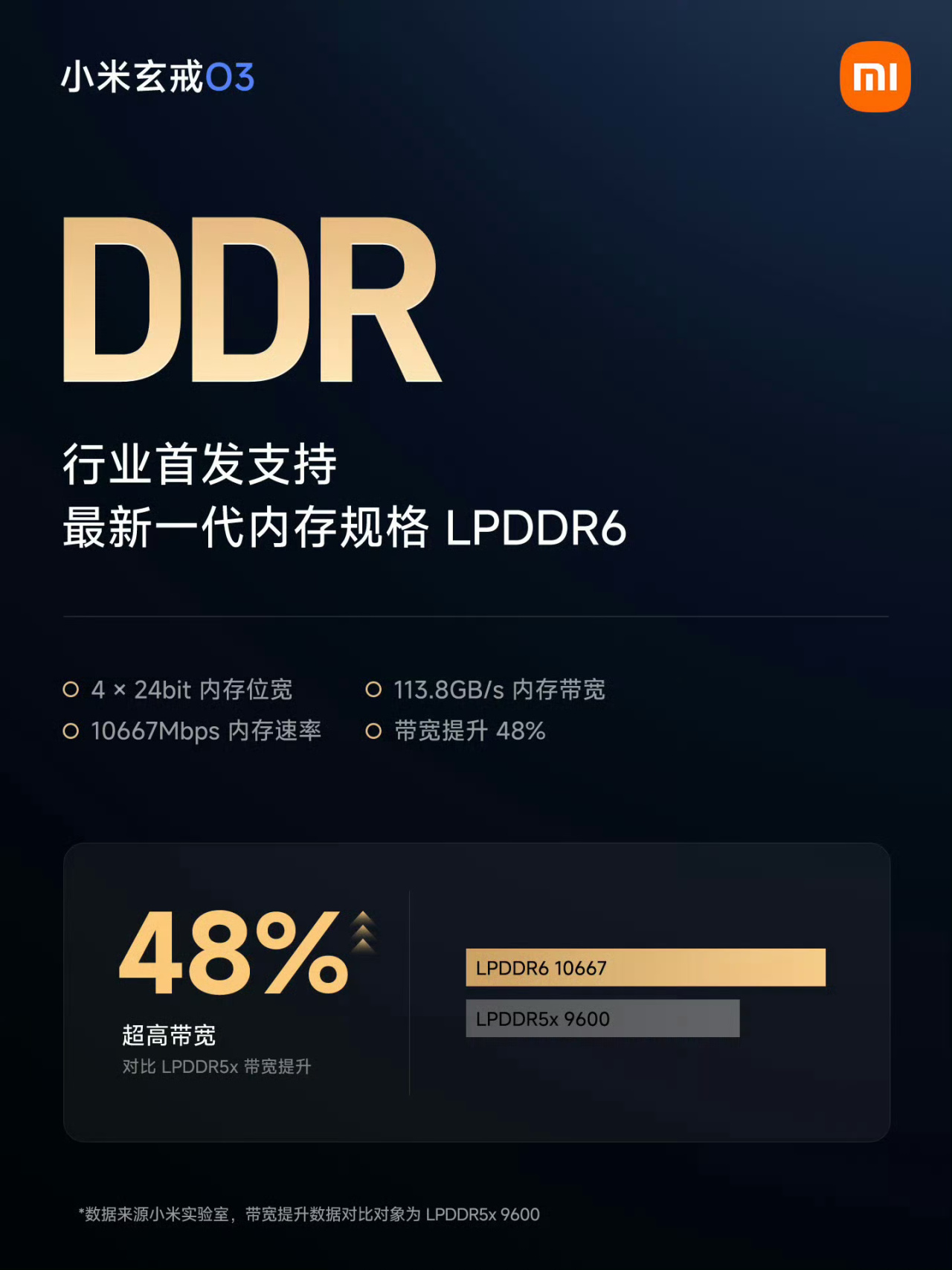

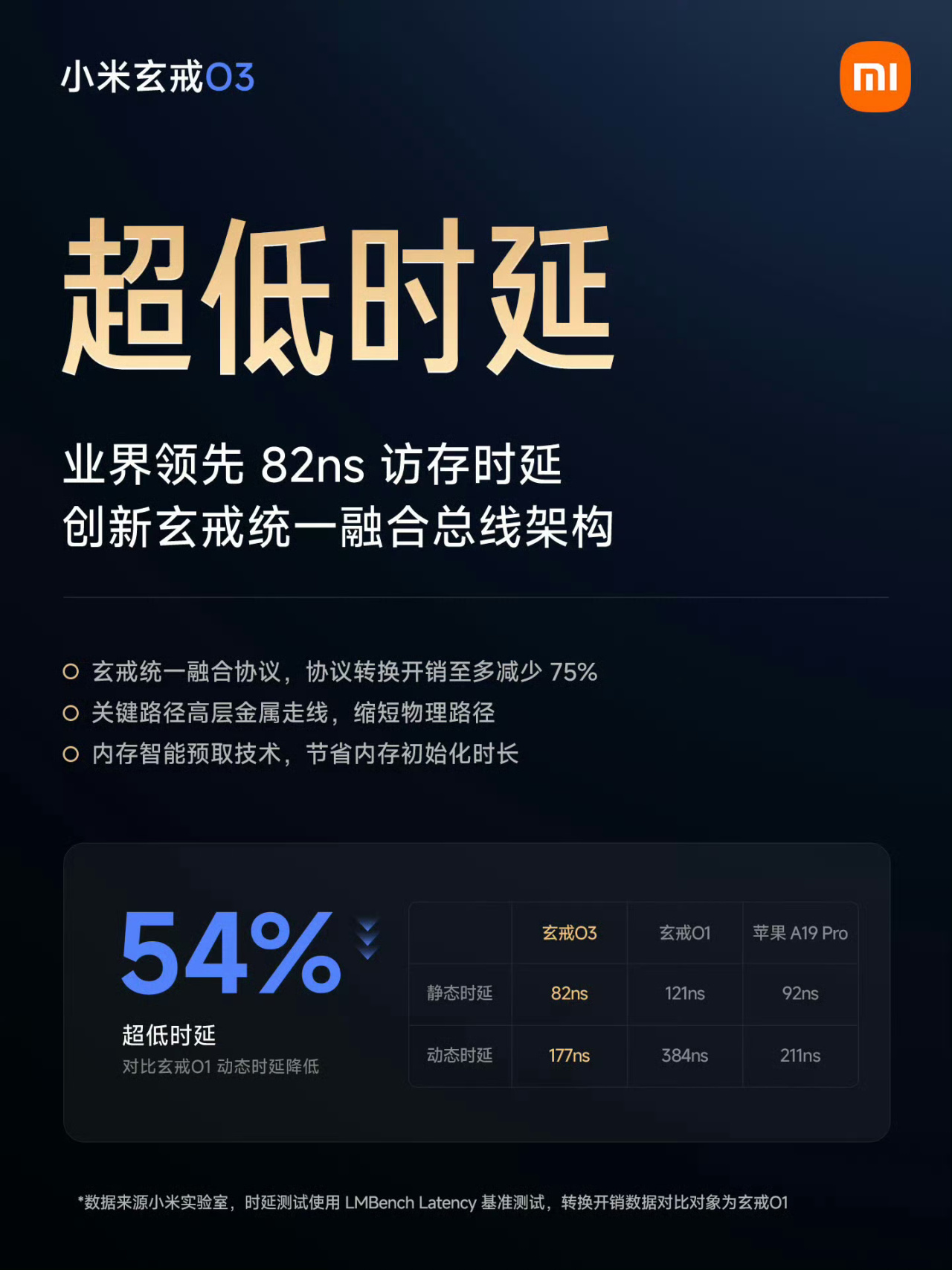

内存子系统同样更新迭代，行业首发支持LPDDR6‑10667，4×24bit位宽，内存带宽113.8GB/s，对比LPDDR5x‑9600带宽提升48%。搭配玄戒统一融合总线架构，访存静态时延做到82ns，动态时延177ns，对比玄戒O1动态时延降低54%，甚至优于A19 Pro的211ns。更低内存时延，对游戏、AI、影像这类频繁读写内存的场景收益很大。

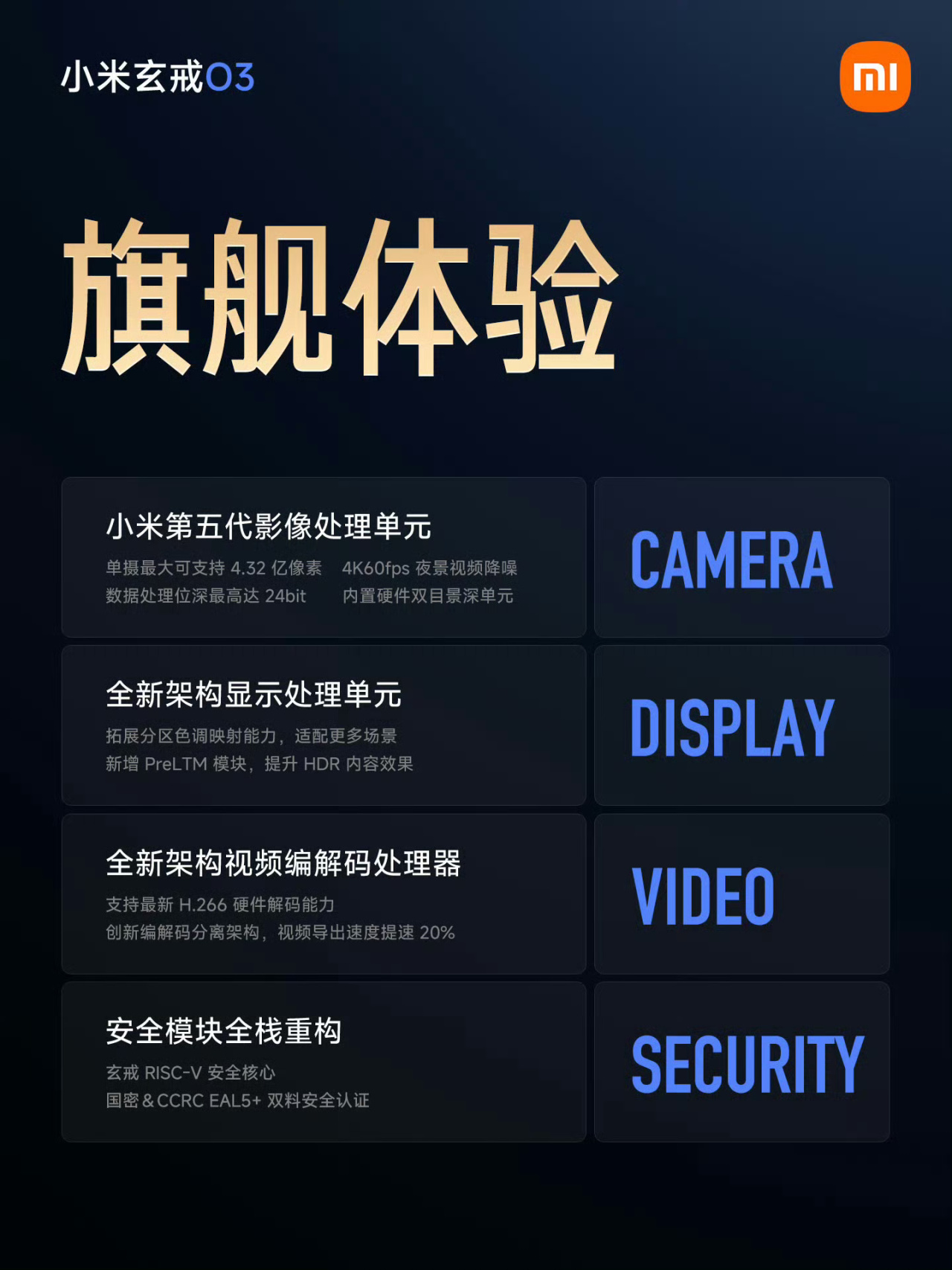

周边IP模块也全部更新：第五代影像处理单元，单摄最高支持4.32亿像素，支持4K60fps夜景降噪，24bit高位宽处理，内置双目景深硬件单元；全新显示处理单元优化HDR效果；视频编解码新增H.266硬件编解码能力，导出速度提升20%；安全模块完成全栈重构，RISC‑V安全核心，拿到国密以及CCRC EAL5+双料安全认证。

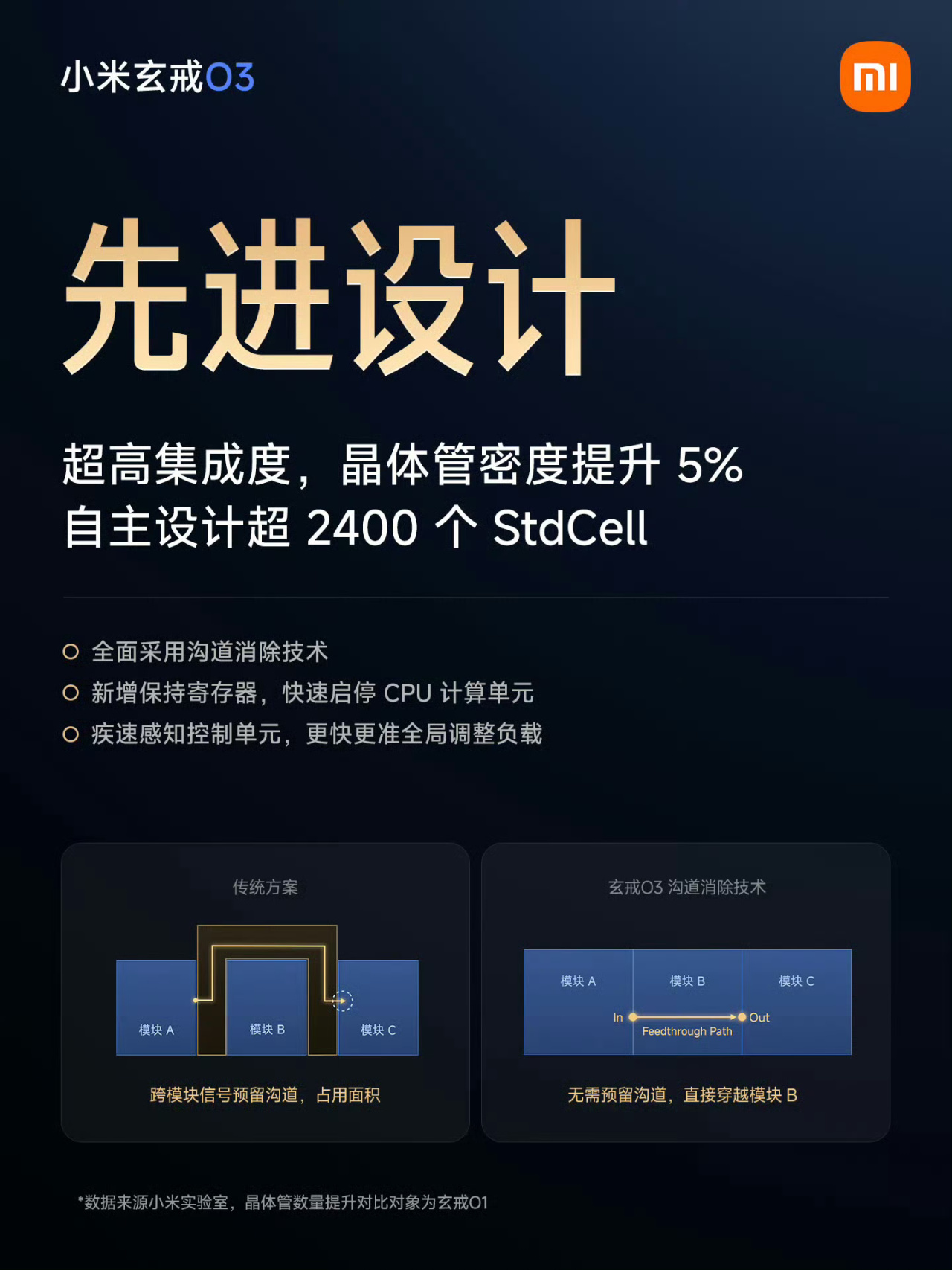

设计层面，玄戒O3引入沟道消除技术，自主设计超2400个StdCell标准单元，晶体管密度相比前代提升5%，简化跨模块走线，节约芯片内部面积，同时新增保持寄存器、疾速感知控制单元，用来实现更快启停、全局动态负载调度。
客观来说，纸面参数玄戒O3已经站到移动芯片的最前沿，CPU全大核、GPU大幅提升、LPDDR6、极低访存时延、大模型原生NPU，堆料非常足。但实验室跑分不等于手机实际体验，芯片最终成色，还要看后续量产、整机散热功耗调度，以及软件生态适配。国产SoC走到这个级别，已经是很有分量的一步。
全部数据来源小米实验室开发板测试，对比基准为玄戒O1，部分对标A19 Pro。实际终端产品性能会受散热、系统版本影响，存在浮动。
